Cửa Rèm Ngăn Cháy EI là gì?

Cửa Rèm Ngăn Cháy EI là gì? Cửa rèm ngăn cháy EI là một loại rèm chuyên dụng được thiết kế để ngăn chặn sự lan truyền của lửa và khói trong trường hợp xảy ra hỏa hoạn, đồng thời đảm bảo khả năng cách nhiệt theo tiêu chuẩn EI (Integrity and Insulation). Đây là giải pháp hiện đại, thường được sử dụng trong các công trình như tòa nhà cao tầng, trung tâm thương mại, bệnh viện, chung cư, hoặc nhà xưởng để tăng cường an toàn phòng cháy chữa cháy (PCCC). Rèm ngăn cháy EI đáp ứng các yêu cầu nghiêm ngặt về ngăn cháy, ngăn khói, và cách nhiệt, giúp bảo vệ con người và tài sản. Sản xuất bởi Cửa Hoàng Gia.

• Xem thêm sản phẩm >>> Cửa Cuốn Chống Cháy
• Xem thêm sản phẩm >>> Cửa Thép Chống Cháy
• Các khách hàng triển khai như: Vinafood, Benco, lionlock, Rượu Hà Nội

Cấu tạo cửa rèm ngăn cháy EI70

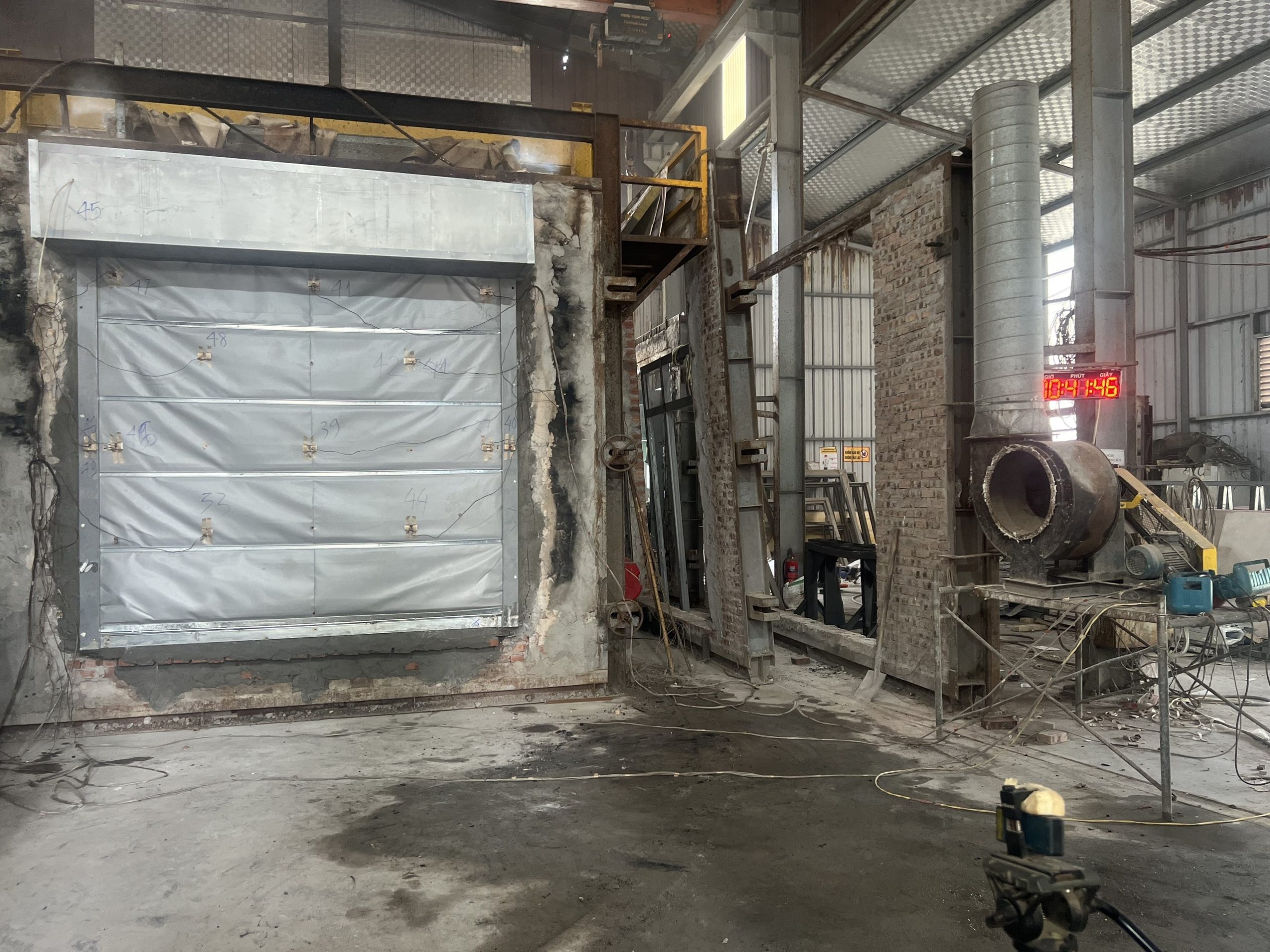

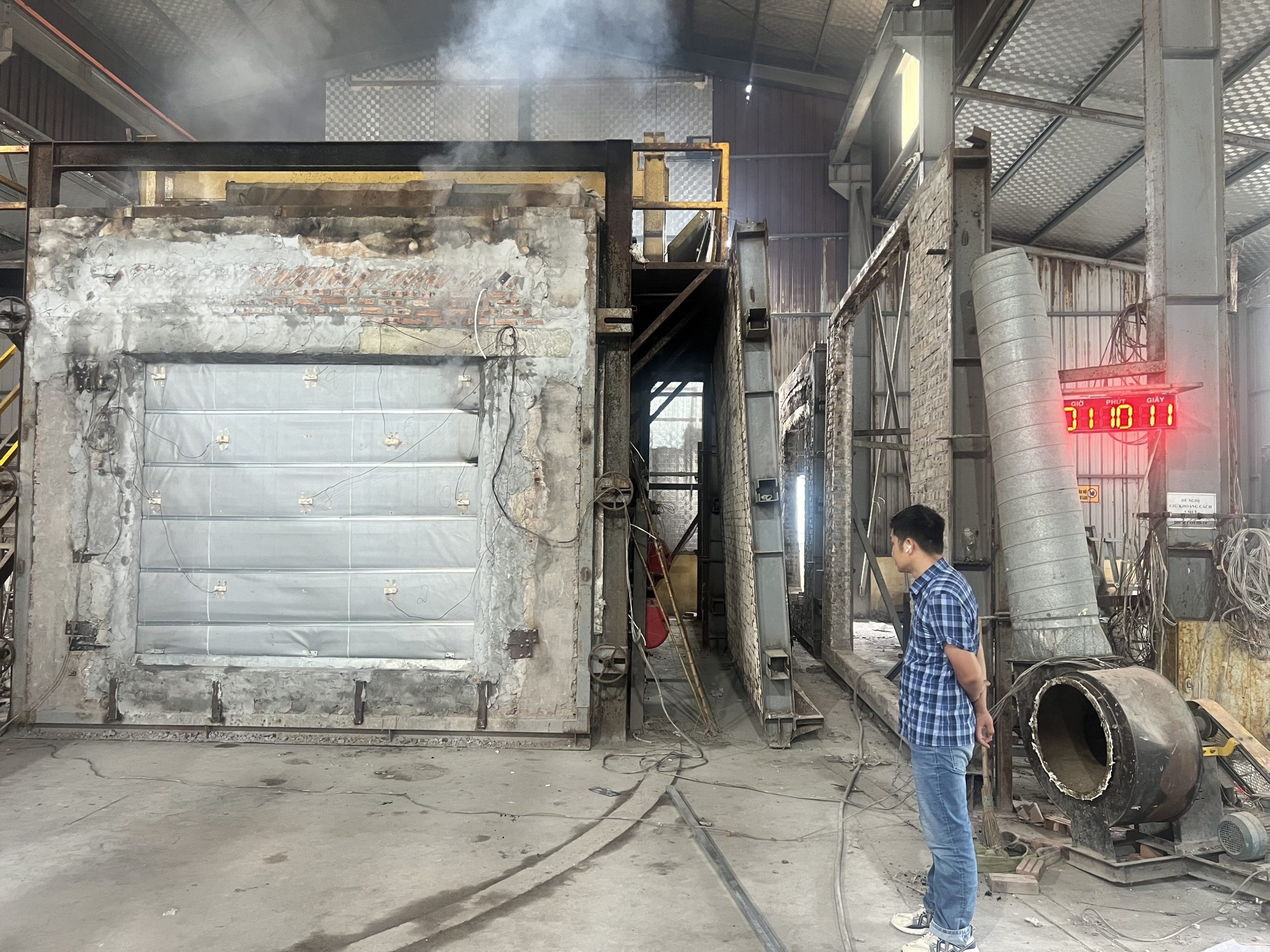

Cấu tạo cửa rèm ngăn cháy EI70 là loại rèm cuốn có khả năng tự động hạ xuống khi nhận tín hiệu báo cháy hoặc báo khói, đạt giới hạn chịu lửa EI70 (70 phút) theo tiêu chuẩn thử nghiệm. Dưới đây là đặc điểm và thông số kỹ thuật chi tiết của cụm màn cuốn ngăn cháy với hộp kỹ thuật nằm phía trong lò thử nghiệm.

Đặc điểm và thông số kỹ thuật

1. Kích thước tổng thể

• Kích thước mẫu thử nghiệm: Rộng 3000 mm x Cao 3000 mm.

• Kích thước màn cuốn: Rộng 2670 mm x Cao 3450 mm, dày 25 mm.

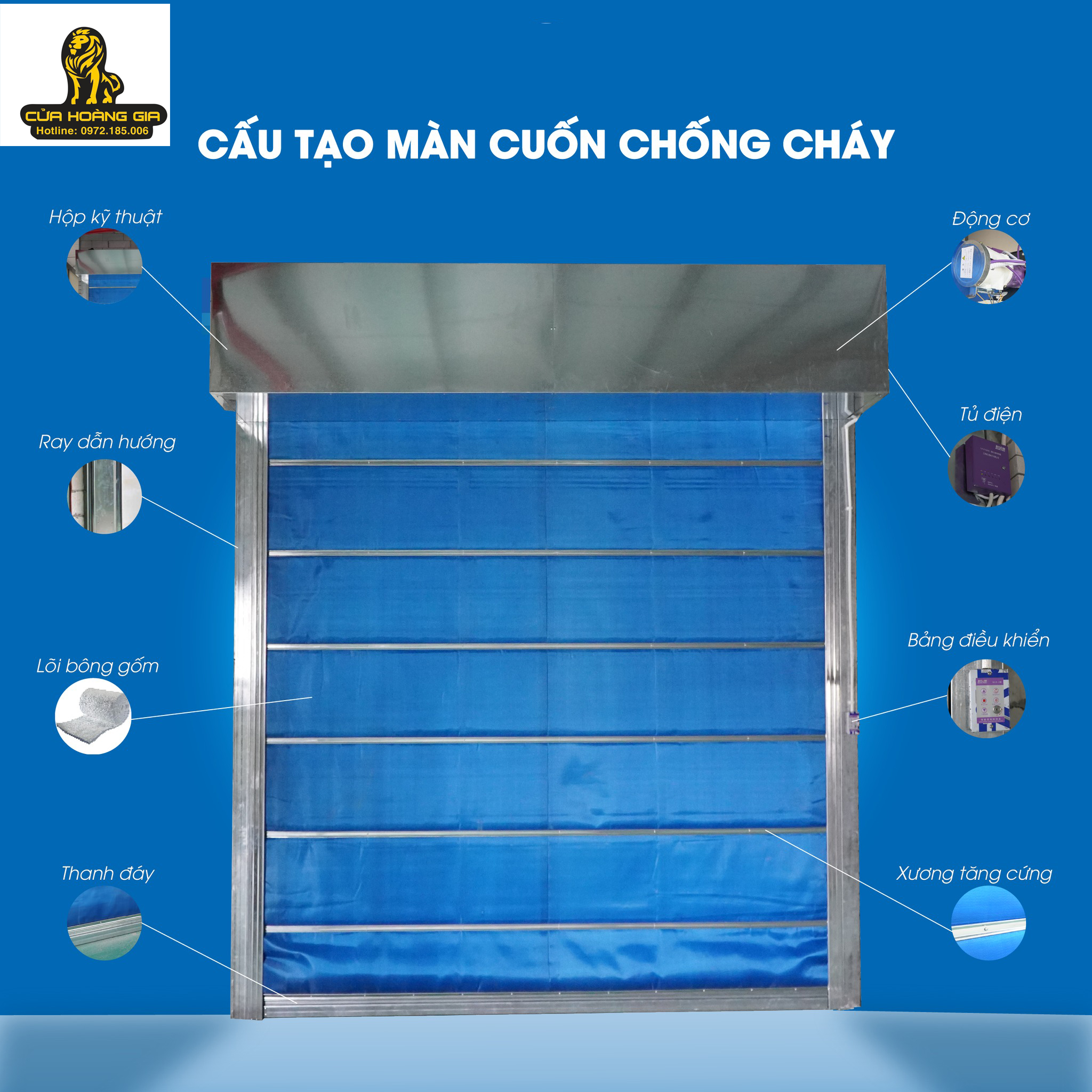

2. Cấu tạo các lớp của màn cuốn

Màn cuốn được cấu tạo từ 7 lớp vật liệu chống cháy và cách nhiệt, cụ thể:

• Lớp 1: Vải silica, dày 0,7 mm.

• Lớp 2: Giấy bạc, dày 0,1 mm.

• Lớp 3: Sợi gốm CERAMIC cách nhiệt, dày 10,5 mm, khối lượng thể tích 110 kg/m³.

• Lớp 4: Vải chống cháy, dày 2 mm.

• Lớp 5: Sợi gốm CERAMIC cách nhiệt, dày 10,5 mm, khối lượng thể tích 110 kg/m³.

• Lớp 6: Giấy bạc, dày 0,1 mm.

• Lớp 7: Vải silica, dày 0,7 mm.

3. Thanh nẹp cố định

• Thanh nẹp thép: Kích thước 35 mm x 0,5 mm, dùng để cố định màn cuốn.

• Nẹp đầu trên và nẹp đầu dưới: Kích thước 53 mm x 0,6 mm.

4. Trục cuốn

• Vật liệu: Thép ống tròn, đường kính ngoài 113,5 mm, dày 1,8 mm.

• Nõn trục: Thép đặc, đường kính 35 mm.

• Mặt bích đỡ trục:

  • Mặt bích chính: Kích thước 280 mm x 520 mm x 3,5 mm.

  • Mặt bích phụ: Kích thước 240 mm x 300 mm x 3,5 mm.

• Liên kết: Mỗi mặt bích được cố định vào hệ tường gá đỡ bằng 4 bu lông nở thép M10x80 mm.

• Vị trí: Trục cuốn đặt trong hộp kỹ thuật, điều khiển bằng động cơ điện 220V.

5. Động cơ

• Công suất: 400 W.

• Vị trí: Lắp đặt bên trong hộp kỹ thuật.

• Chức năng: Điều khiển màn cuốn tự động hạ xuống khi nhận tín hiệu báo cháy/báo khói.

6. Thanh dẫn hướng

• Vật liệu: Thép mạ, kích thước 80 mm x 120 mm x 1,2 mm.

• Khe ray: Rộng 35 mm, sâu 100 mm.

• Lớp cách nhiệt: Nhồi sợi gốm CERAMIC, dày 20 mm, khối lượng thể tích 110 kg/m³.

• Liên kết: Cố định vào tường bằng 6 nở thép M10x80 mm, khoảng cách 1000 mm theo chiều cao thanh dẫn hướng.

7. Thanh đáy

• Chức năng: Kẹp chân màn chắn.

• Kích thước: Dài 2520 mm, kích thước mặt cắt 36 mm x 80 mm x 1,8 mm.

8. Hộp kỹ thuật

• Kích thước: Sâu 540 mm x Cao 690 mm x Dài 3000 mm.

• Cấu tạo:

  • Khung: Thép hộp 40 mm x 40 mm x 1,4 mm, liên kết bằng phương pháp hàn.

  • Vỏ ngoài: Tôn dày 0,8 mm.

  • Lớp cách nhiệt bên trong: 2 tấm MgO, dày 6 mm, tỷ trọng 950 kg/m³.

• Liên kết:

  • Khung cố định với bản mã bằng liên kết hàn.

  • Tăng cường bằng vít tắc kê nở sắt M10, cố định với dầm bê tông, khoảng cách 600 mm dọc theo chiều dài khung.
